cad 초급3페이지

이번 장 역시 AutoCAD에서 없어서는 않될 중요한 명령들입니다.

하나라도 빠짐없이 꼭! 꼭 !꼭 ! 숙지하시길 바랍니다.

알아두면 다 피가되고 살이되는 명령어들입니다.

...........................................................................................................................................................

▶Zoom(z) : 화면을 확대해서 보고나 당겨서 축소시켜주는 명령어

카메라의 줌을 생각하면 이해하시길 쉬울듯 ...(밀어서 확대시키고 당켜서 멀리보고...)

command 상태에서 zoom이란 명령을 주시면 다음과 같은 메뉴들이 나옵니다.

※여기서 잠깐 : 어떤 명령을 주시면 그에 따르는 하위 메뉴들이 나옵니다.

하위 메뉴들은 각각의 역할들이 있습니다.지금 Zoom명령에도 all/Center/....여러가지 메뉴들을 확인할 수 있을겁니다.

그 메뉴중 자신이 필요한 메뉴를 선택하면 되는데요.만약 all메뉴를 선택하고 싶으면 지금 상태에서 all이나 앞글자의 a를 선택하면됩니다.

만약 앞글자와 같은 알파벳 메뉴가 있으면 앞의 두글자를 입력하시면 되는겁니다.

그리고 마지막에 < >안에 들어가 있는 메뉴는 다른 메뉴를 선택하지 않으면 우선순위로 그 메뉴가 선택이 되는겁니다.

all - 도면의 전체 화면을 보고자 할때

Center - 도면의 중심을 임의의로 정해서 그곳을 중심으로 보고자 할때(전 잘 사용하지는 않습니다.)

Dynamic - 대상물의 특정 부문을 확대해서 보고자 할때

Extents - 도면 전체를 현재 화면에서 꽉차게 보고자 할때 (all과 비슷해 보이지만, 사용해 보시면 좀 다릅니다.)

Previous - Zoom명령을 사용중 방금전 Zoom상태로 돌아가고자 할때

Scale(X/XP) - 작업 영역에 따라 축척을 맞추려할때 - 다음에 작업 영역 설명드릴때 다시 설명드리겠습니다.

Window - 확대하고자 하는 부분의 범위를 사각형으로 지정하여 확대해서 보고자 할때

Realtime- 마우스로 밀어다 당겼다 하면서 원하는 화면을 보고자 할때

▶Pan(P) - Zoom명령으로 확대된 화면에서 화면이동을 하고자 할때 (대상물 이동하고는 다릅니다.

화면이동!!!)

▶Offset (O) - 간격 띄우기 (저 개인적으로 가장 많이 쓰는 명령어입니다. ※중요!!!)거리값이나 통과점을 지정하여 평행하게 복사해주는 명령어입니다. ※ Copy명령과 비슷해 보이지만, 개념적으로 다릅니다.

Command : offset - 거리값을 지정하여 평행하게 복사해주는 명령어

offset distance or Through <1.000> : 20 →간격띄우기할 거리값 입력

Select object to offset :P1→간격띄우기할 객체 선택.

Side to offset ? :P2방향→ 간격띄우기할 방향을 지정

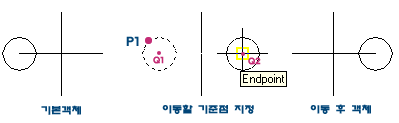

▶Move(M) - 이동 (대상물을 이동합니다.)-여기서는※ base point를 어디로 두느냐가 중요합니다.

Command : Move - 현재위치에서 방향과 크기의 변화없이 원하는 위치로 이동시키는데 사용하는 명령어

Select objects :P1선택 → 이동시킬 객체를 선택

Base point or displacement : Q1 → 기준점이나 이동할 변위를 지정.

※어디를 기준으로 어디로 옮기느냐가 중요!!!

Second point of displacement : Q2→이동점이나 이동할 변위를 지정.

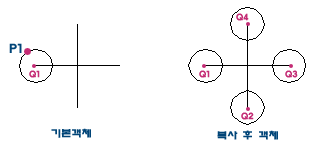

▶Copy(Co,Cp) - 복사 (대상물을 복사합니다.)

Command : Copy - 어떤 객체를 복사할 때 사용하는 명령어! 단일 복사와 연속적인 다중복사가 있다

Select objects :P1 → 복사할 객체를 선택.

<Base point or displacement>/Multiple : Q1→ 기준점 지정 /다중 연속복사 메뉴선택

(※ 여러번사용 가능하다)

Second point of displacemnet : Q2(Q3,Q4)→복사할 점을 지정.

▶Trim(Tr) - 자르기 (경계를 기준으로 불필요한 선을 잘라주는 명령어)

Command : Trim - 경계를 지준으로 가장자리를 정확하게 잘라 개체를 다듬을 때 사용하는 명령어

Select cutting edges: (Promode = UCS, Edgemode = No extend)

Select objects : → 자르기할 경계 모서리를 선택 (중요!!!- 경계기준!!!) 엔터, 경계는 몇개가 되어도 상관없습니다!!

<Select object to trim> / Project/Edge/Undo: → 자르기할 객체선택 혹은 선택사항 선택(투명/모서리/명령취소 )

※ 경계를 지나는 선 한번에 자르기 : <Select object to trim> / Project/Edge/Undo: 선택메뉴에서 F를 입력


방법 1 :①을 경계로 해서 ②,③을 잘라낸다	방법 2 : ①을 경계로 <Select object to trim> / Project/Edge/Undo: 선택메뉴에서 F를 입력	잘라낸 결과물

▶Extend(Ex) - 연장하기 (이것도 역시 경계를 기준으로 선을 연장 시켜 줍니다.)

Command : Extend → 경계를 기준으로 떨어진 객체를 경계선에 연장시킨다.

Select objects : → 연장 될 경계 모서리를 선택 (중요!!!- 경계기준!!!) 엔터,

<Select object to extend> / Project/Edge/Undo: → 연장될 객체선택 혹은 선택사항 선택(투명/모서리/명령취소 )


방법 1 :①을 경계로 해서 ②,③을 연장시킨다	방법 2 : ①을 경계로 <Select object to trim> / Project/Edge/Undo: 선택메뉴에서 F를 입력	연장시킨 결과물
